東京都板橋区の七栄製作所は旋盤加工・部品製造・各種切削加工をはじめ精密部品加工に対応。建築機械部品・農機具部品 製造

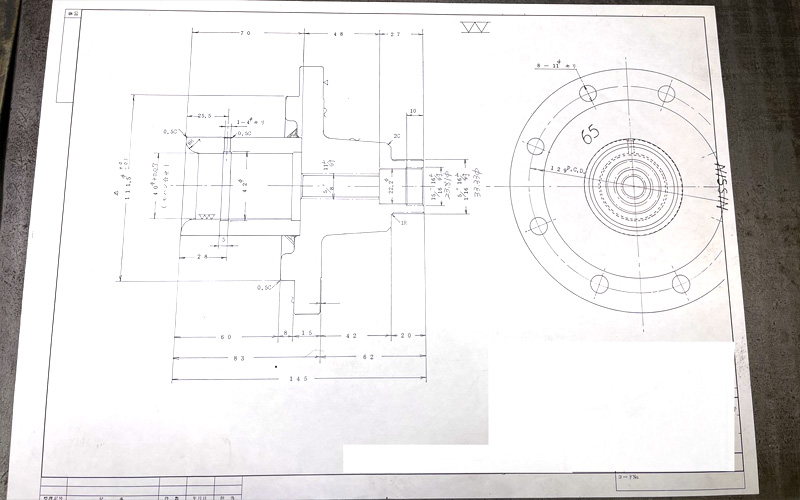

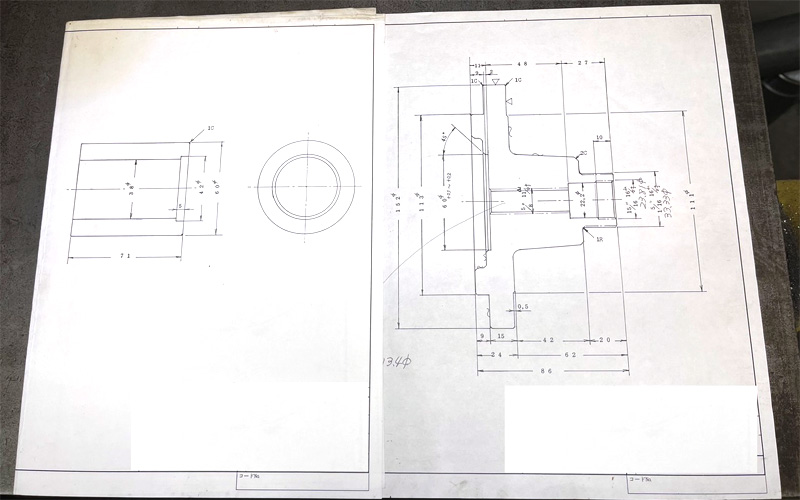

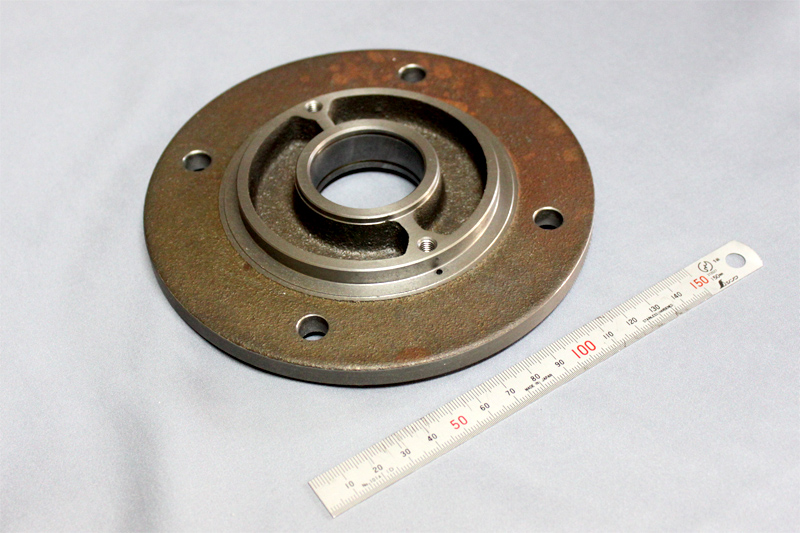

ボンネットフランジ（加工図面）

素材：溶接加工前 1枚目図面左（φ60s45c丸棒）/ 1枚目図面右（鉄鋳物品）
2枚目の図面は溶接加工後のものです。
参考価格：￥14,000

図面表記のように加工を行った後
溶接加工前の図面、左右を溶接加工し、溶接加工後の製品となります。

ハウジング

加工内容：外径φ39長さ45mm 内径φ30、φ26
公差：外径-0.01～-0.02/内径0～0.013
加工費：￥191（参考単価）

ハウジング

加工内容：外径29　　　　　 内径30
　　　　　公差0　　　　　　公差+0.013
　　　　　　　-0.015　　　　　　0
加工費：￥191（参考単価）

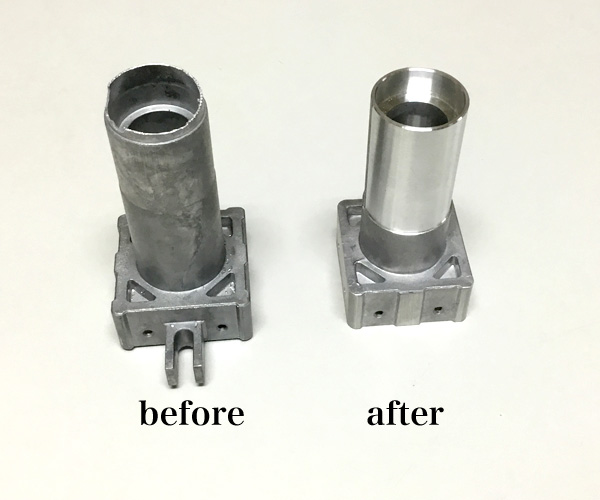

埼玉県入間郡三芳町の協立ダイカスト株式会社様からのご依頼で部品製作

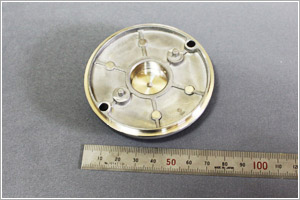

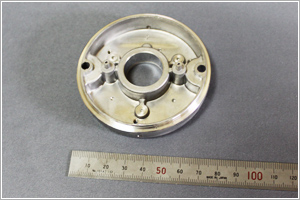

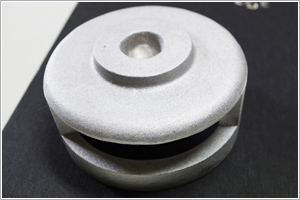

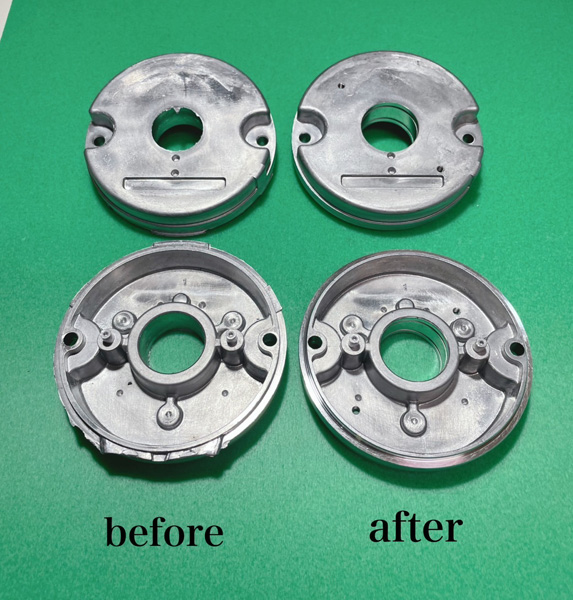

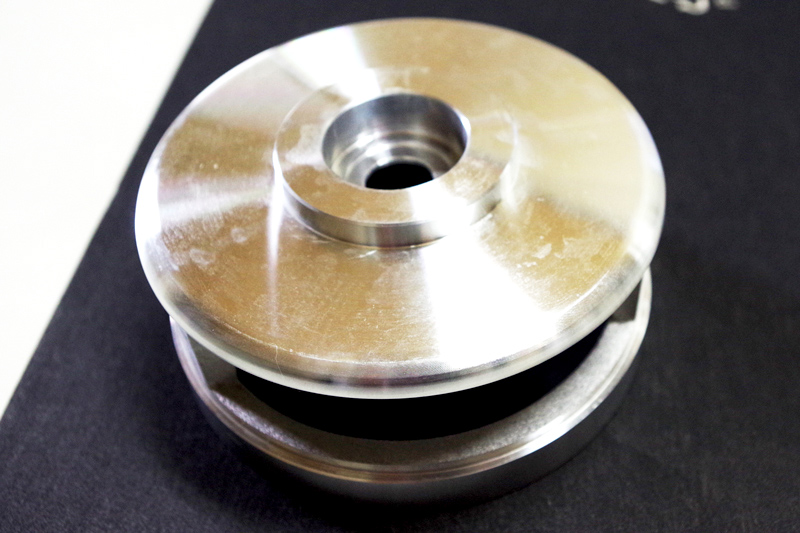

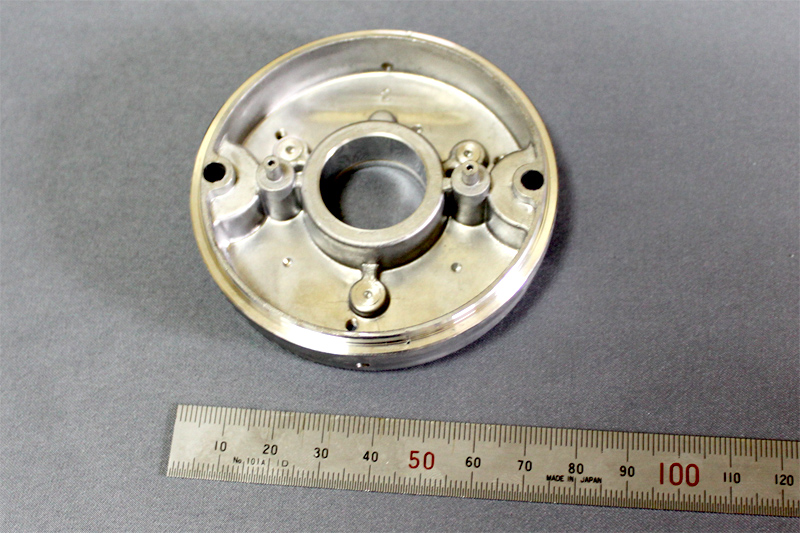

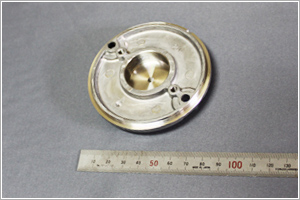

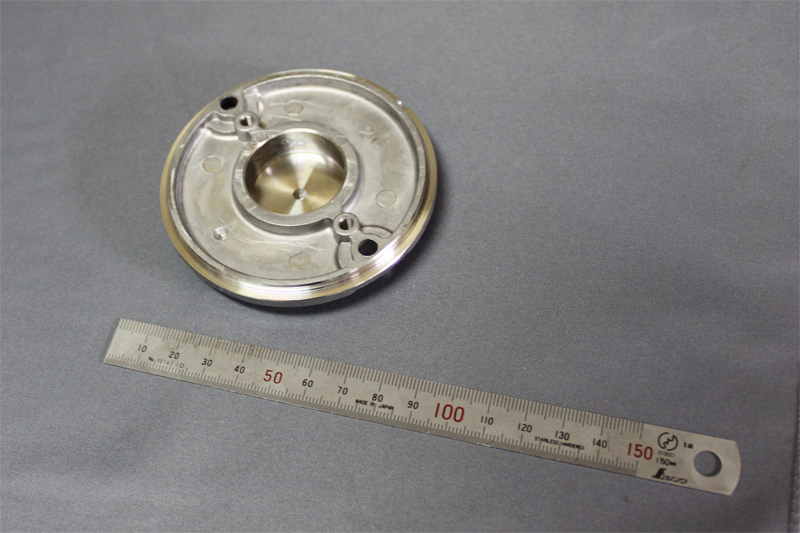

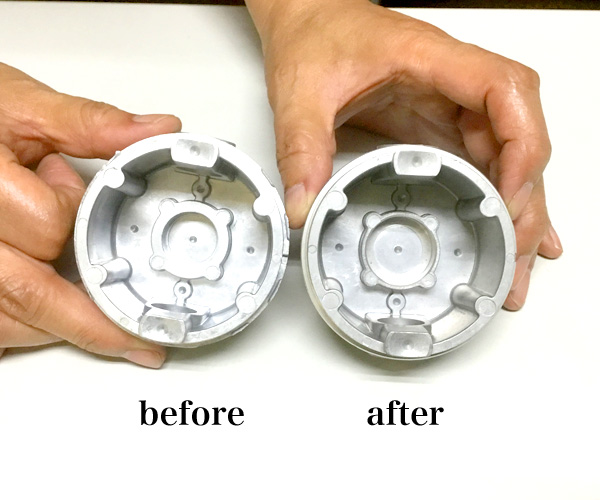

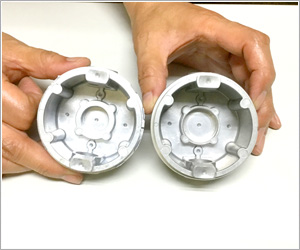

素材φ68、蓋(アルミダイカスト)

加工内容：外径インロー、内径、内径溝2ヶ所、側面φ2.7穴2ヶ所、M2×0.5タップ
公差：外径0～-0.03/ 内径0～0.013
加工費：￥106（参考単価）

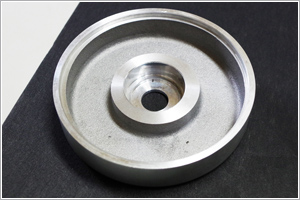

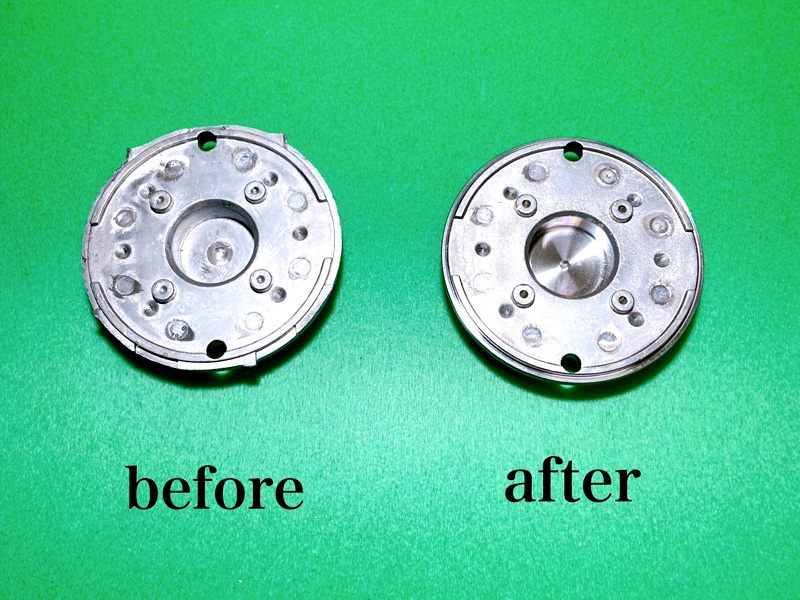

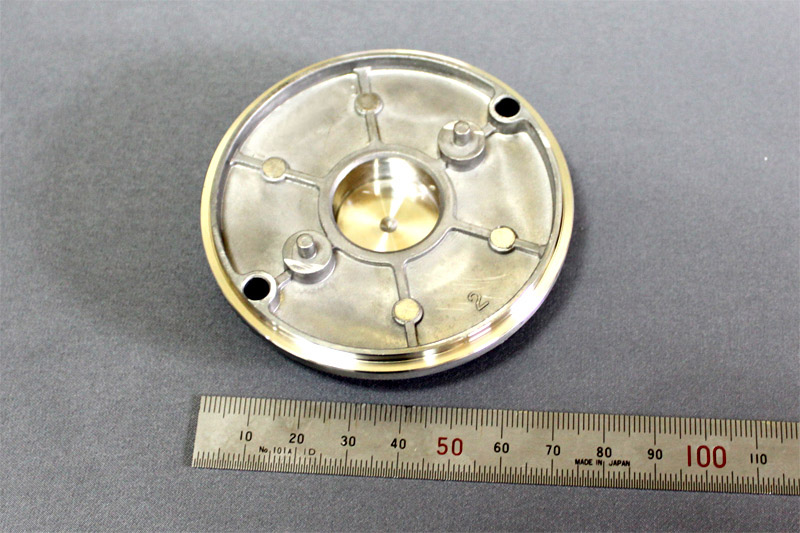

素材φ68、前蓋(アルミダイカスト)

加工内容：外径インロー、内径、φ2.2止まり穴4ヶ所
公差：外径0～-0.046/内径0～0.013
加工費：￥90（参考単価）

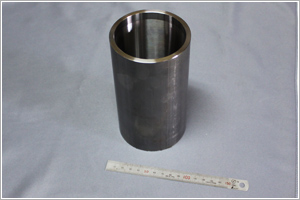

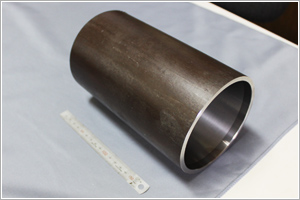

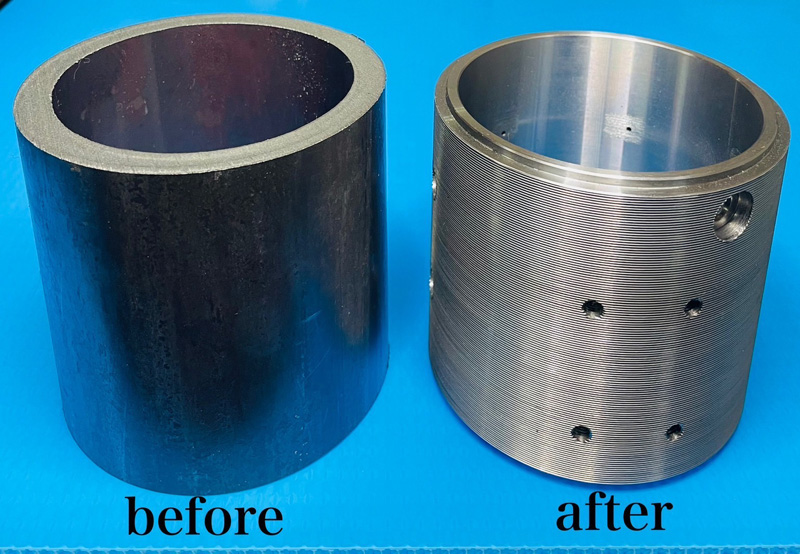

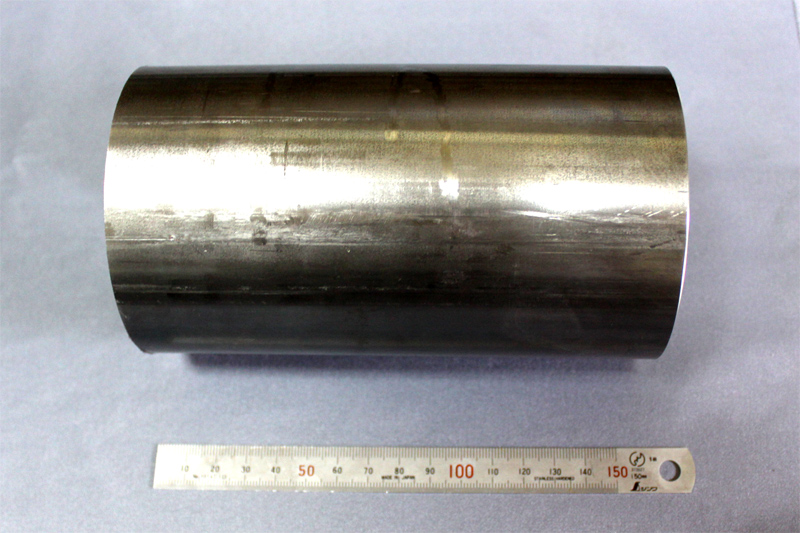

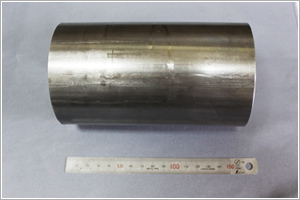

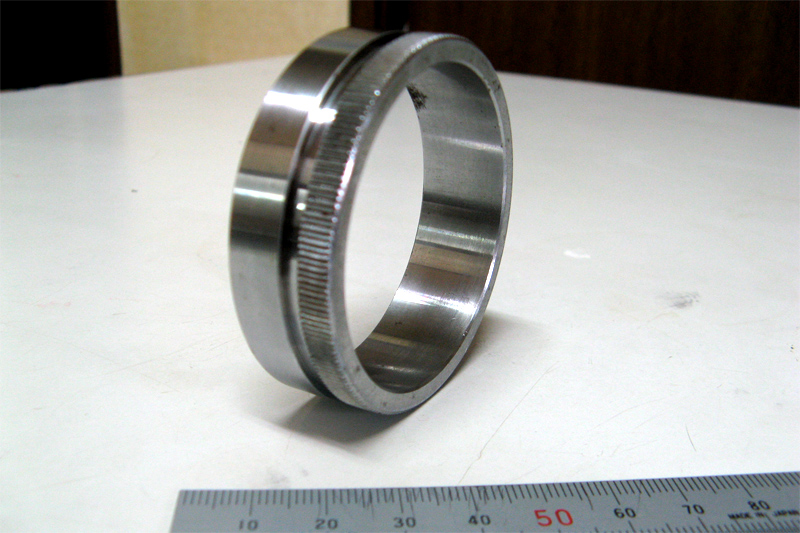

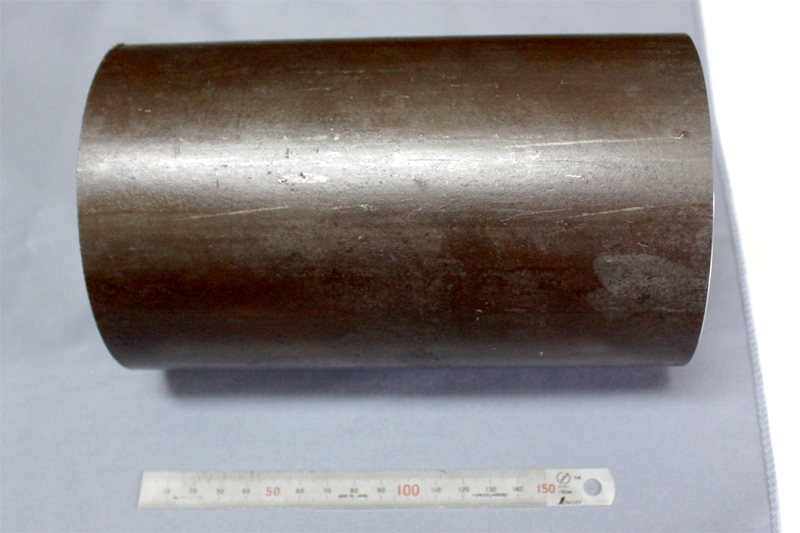

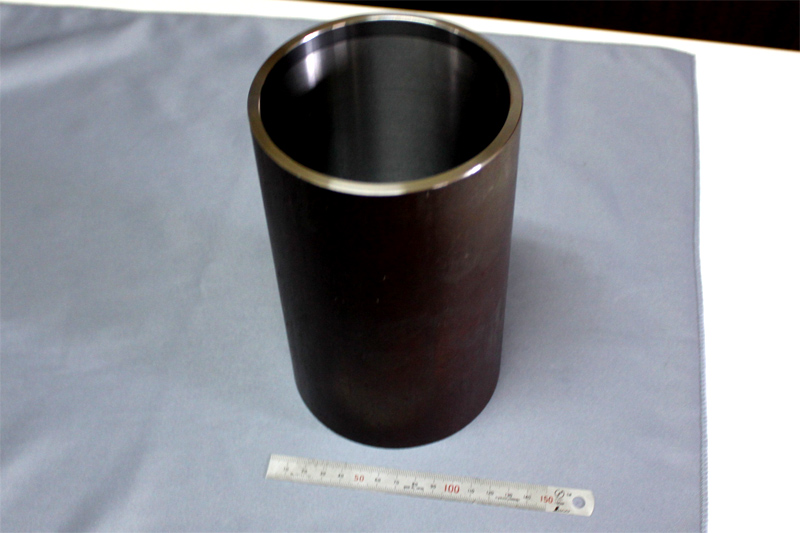

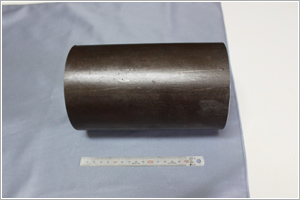

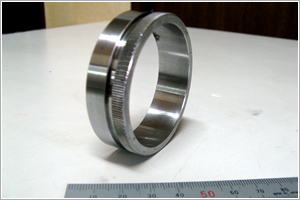

パイプ鋼材

加工内容：外径115、内径94.長さ113.0パイプ鋼材
外径加工、内径加工、外径飾りネジ加工、
φ2.2-4、φ6.5座グリ φ12.2-4 φ12座グリ φ15貫通穴加工
M6×1.0-2タップ加工
加工費：￥2,750（参考単価）

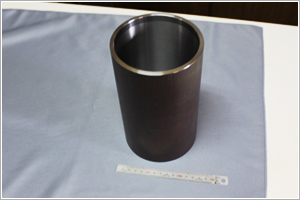

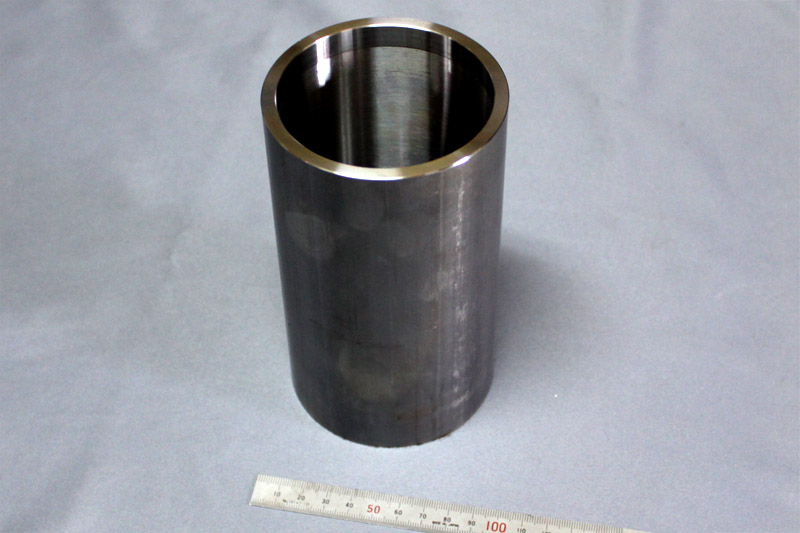

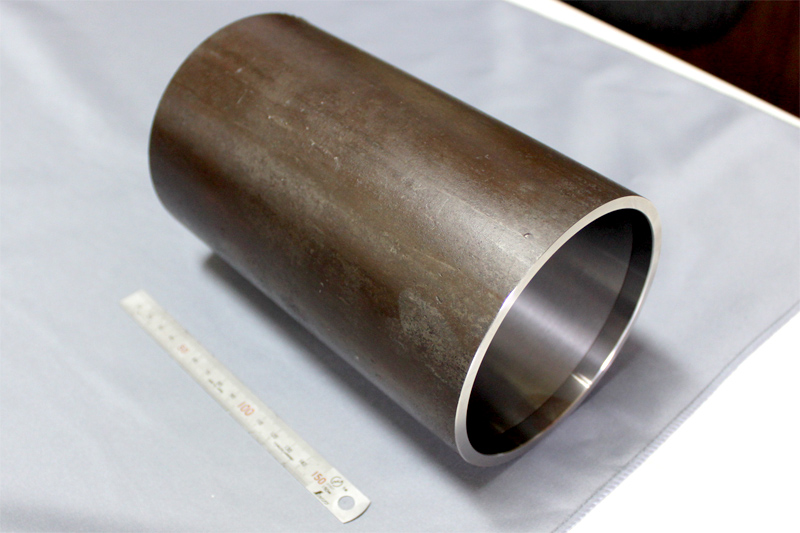

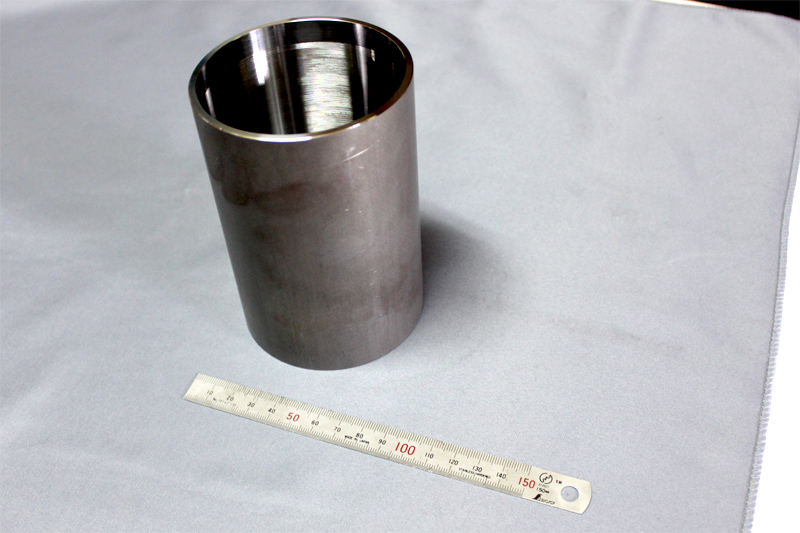

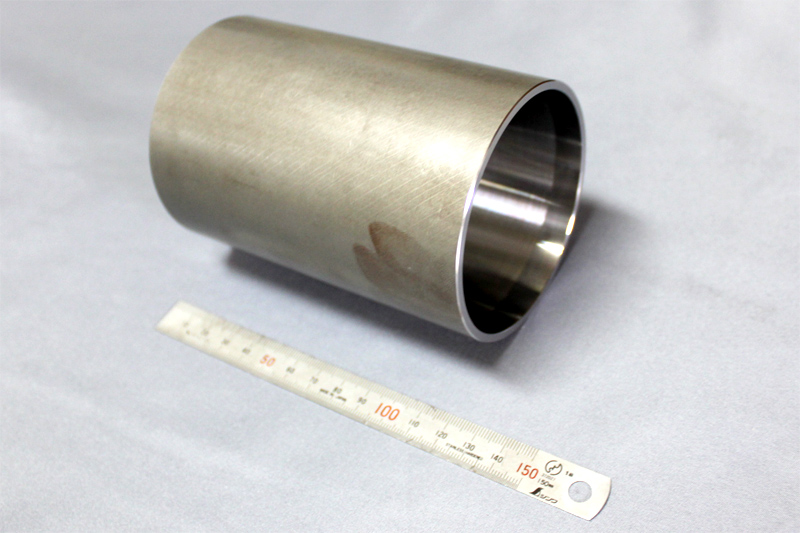

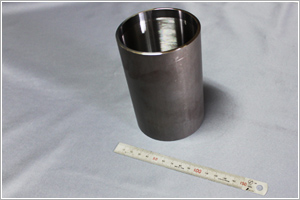

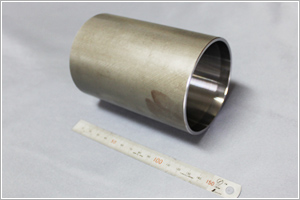

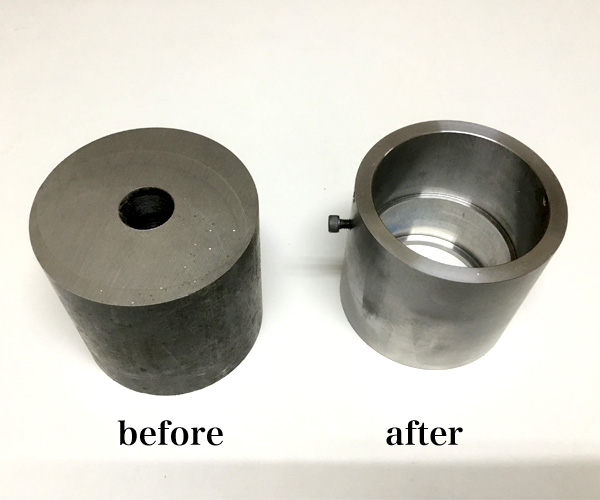

本体

加工内容：外径108　　　　　 内径89.7
加工費：￥6,500（参考単価）

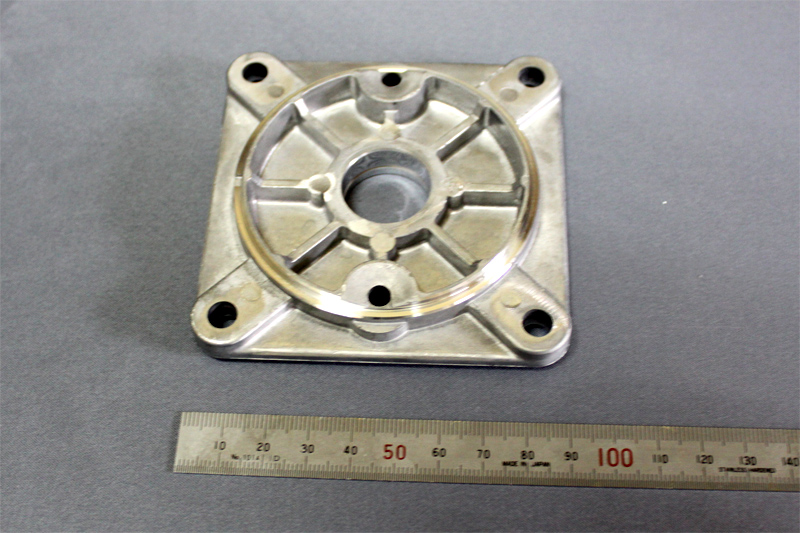

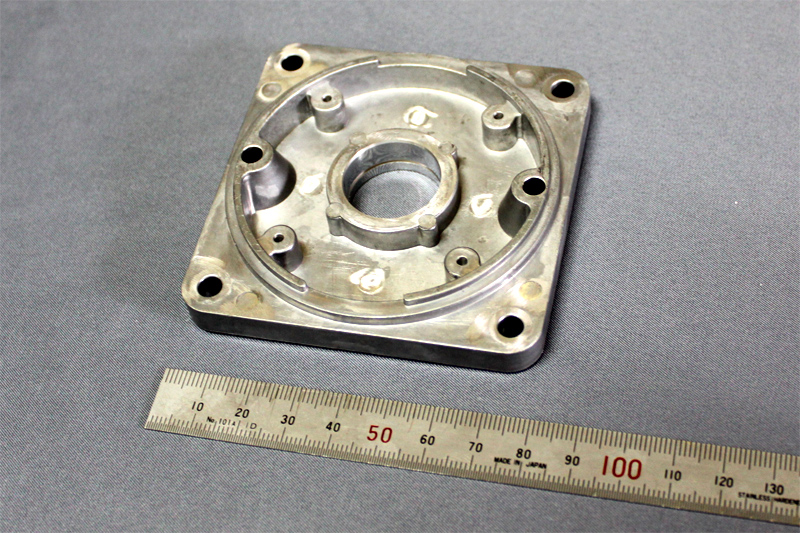

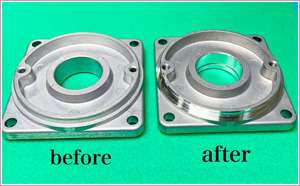

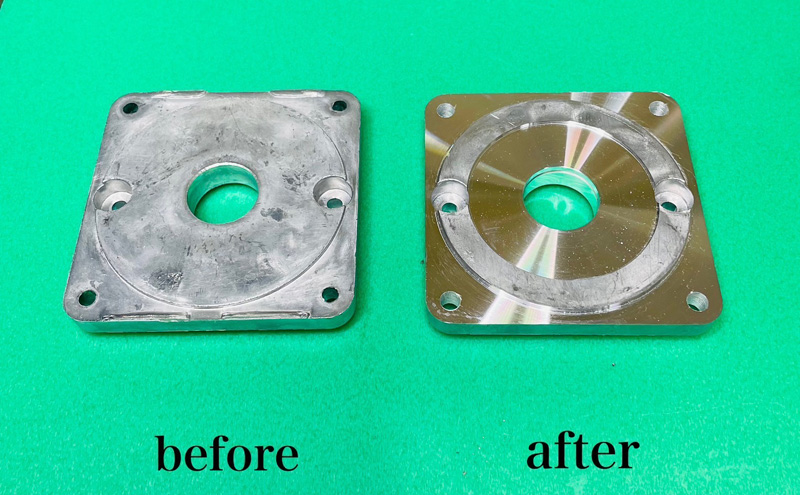

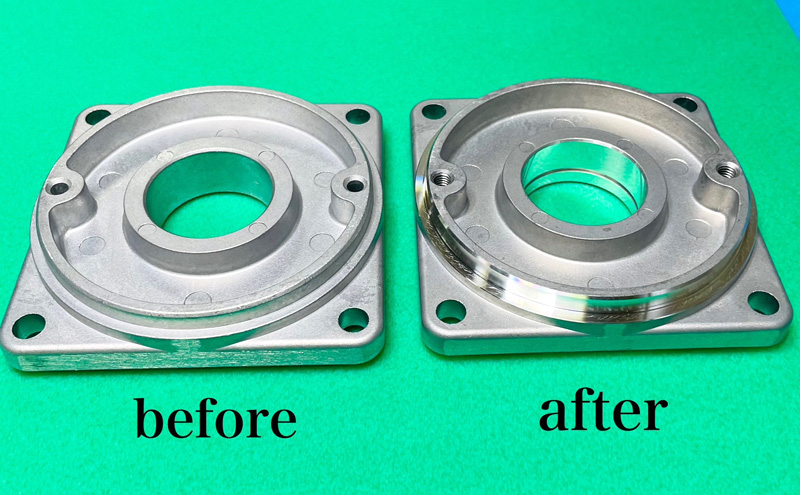

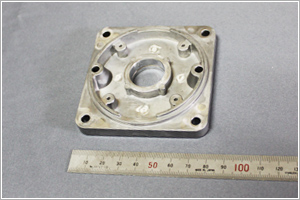

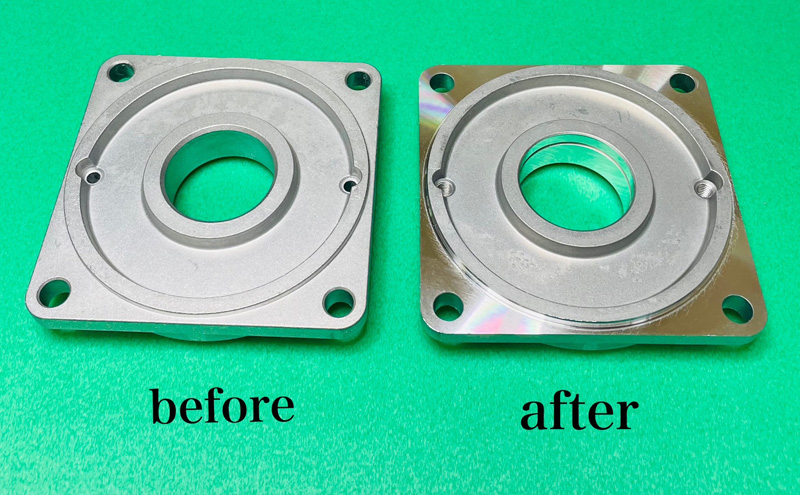

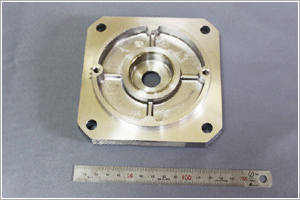

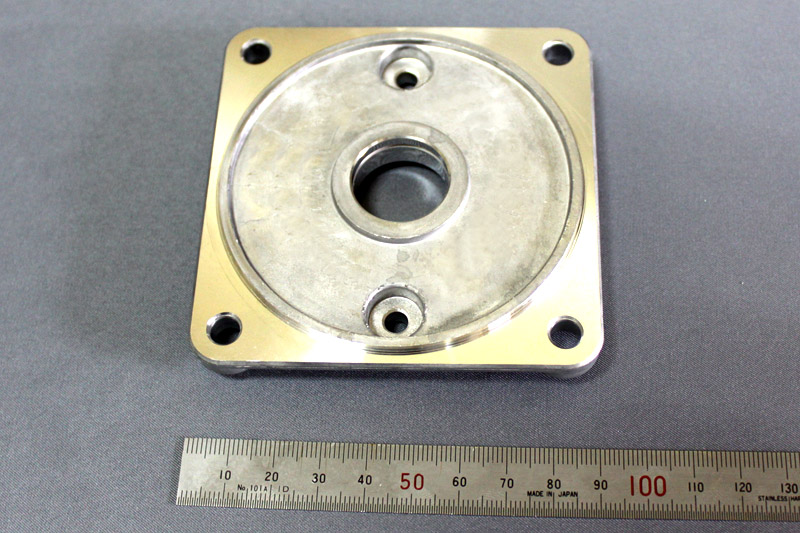

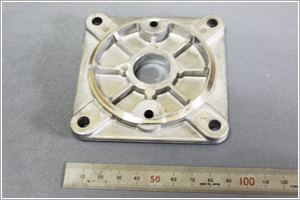

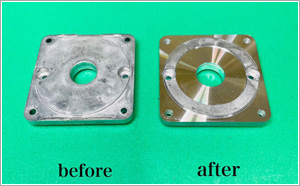

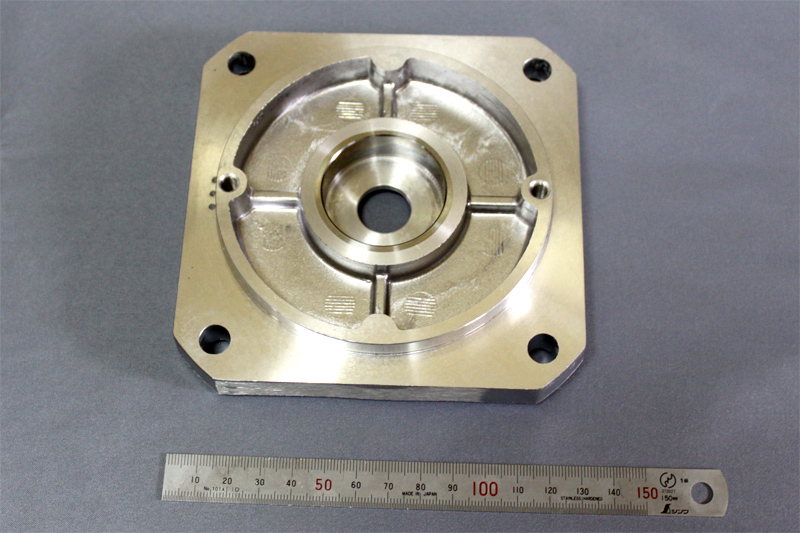

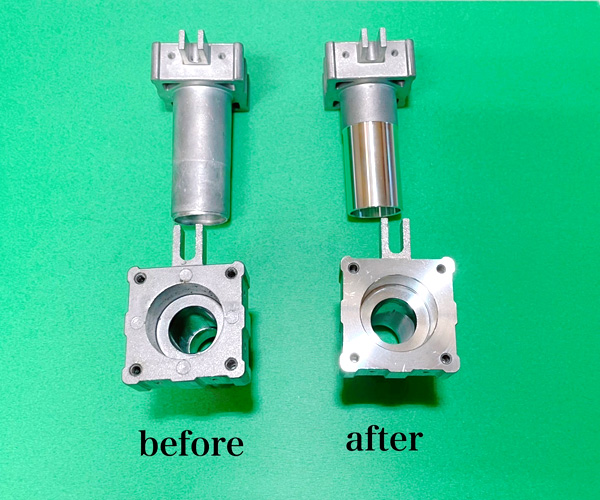

80×80角グランジ

加工内容：外径加工、内径加工、溝入れ、5.5×4ヶ所穴あけ
公差：外径 0 ～ -0.03 / 内径 0 ～ -0.013
加工費：￥132（参考単価）

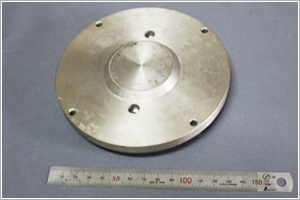

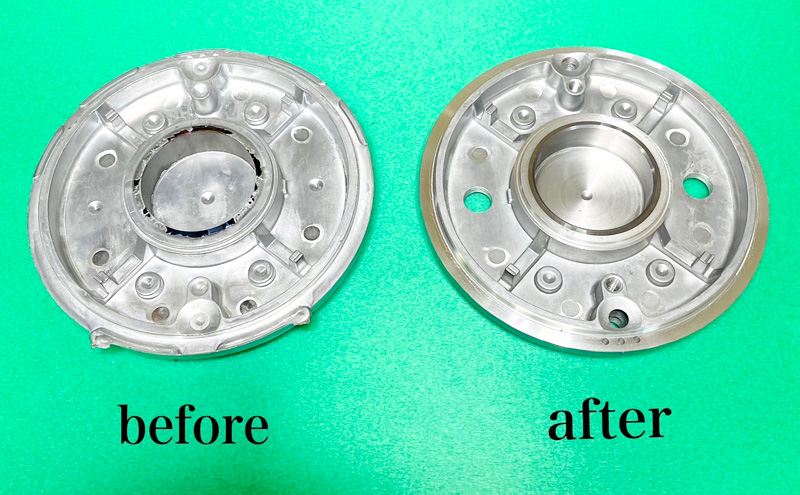

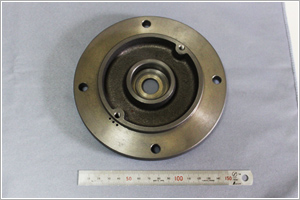

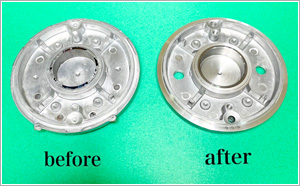

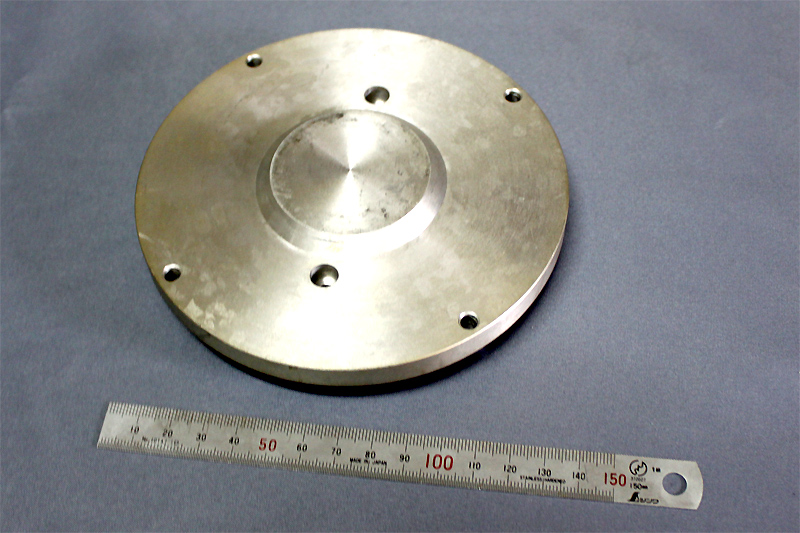

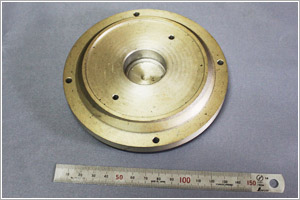

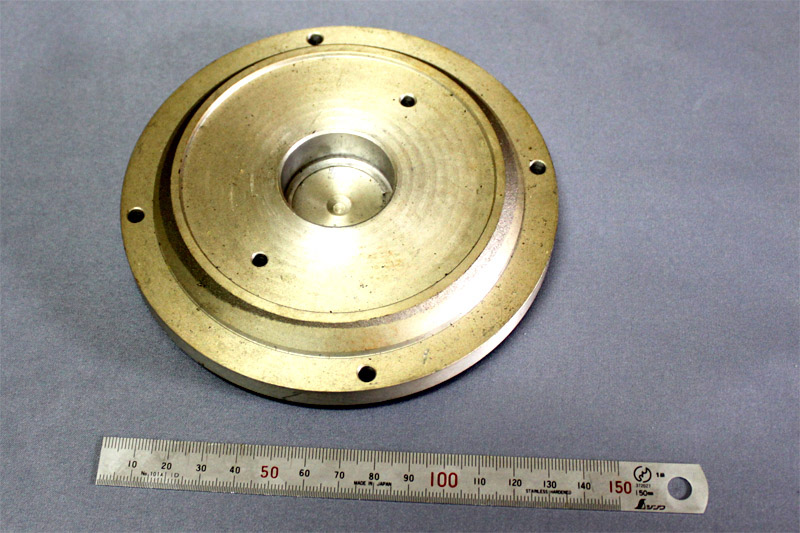

素材外径φ120、本体蓋(アルミダイカスト)

加工内容：外径加工・内径インサート鋼加工　/　
φ2.2-3ヶ所　/　φ6.2-2ヶ所貫通穴　/　φ10-2ヶ所貫通穴　/　M5x0.8-2ヶ所タップ
公差：外径0～ー0.035　/　内径0～+0.016
加工費：￥251参考単価）

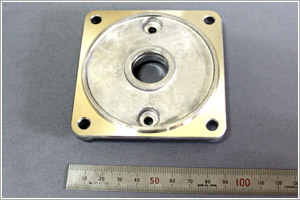

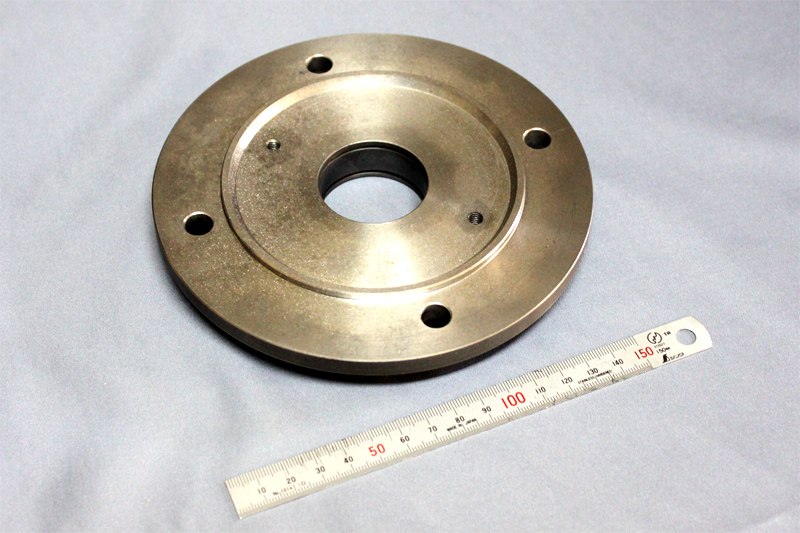

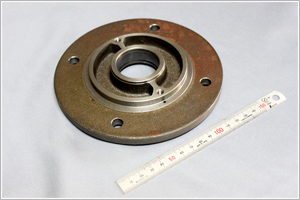

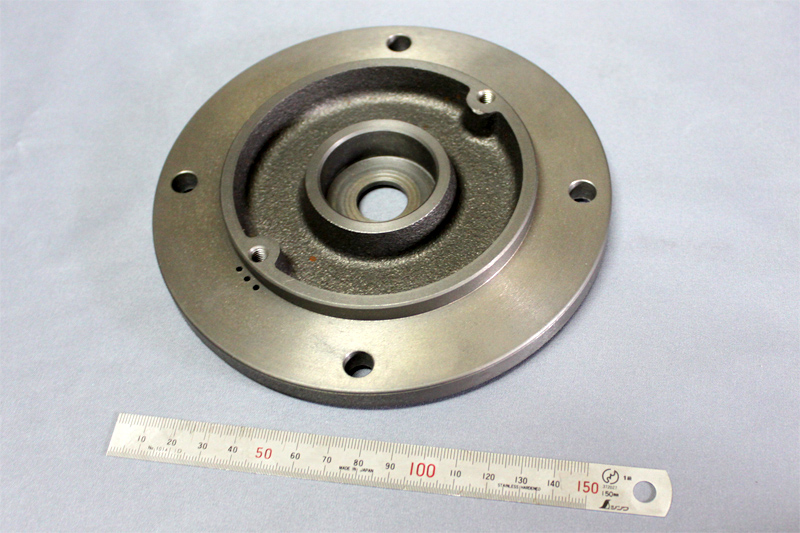

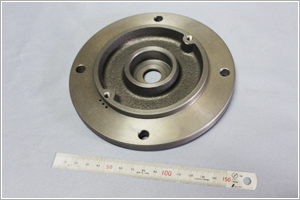

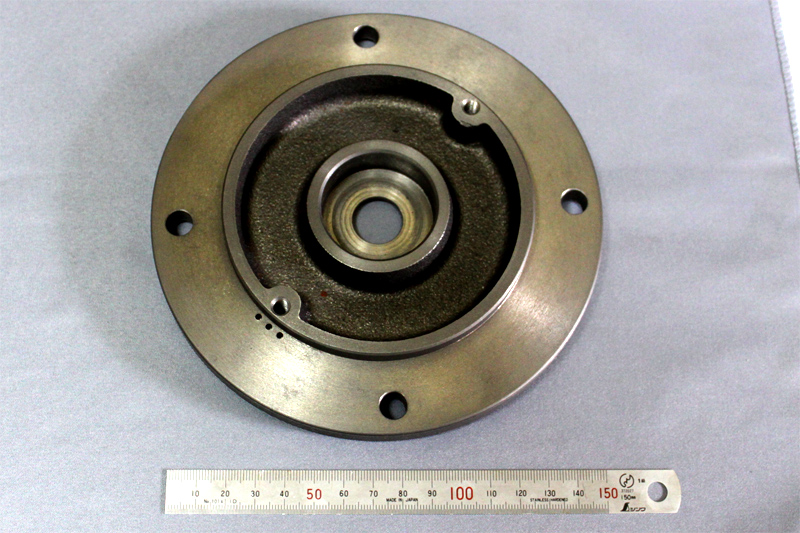

フランジ(アルミダイカスト)

加工内容：両面外径・内径φ30　/　溝入れ　φ4.2　/　下穴　M5.0タップ2カ所
公差：外径0～-0.03　/　内容0～+0.013
加工費：￥210（参考単価）

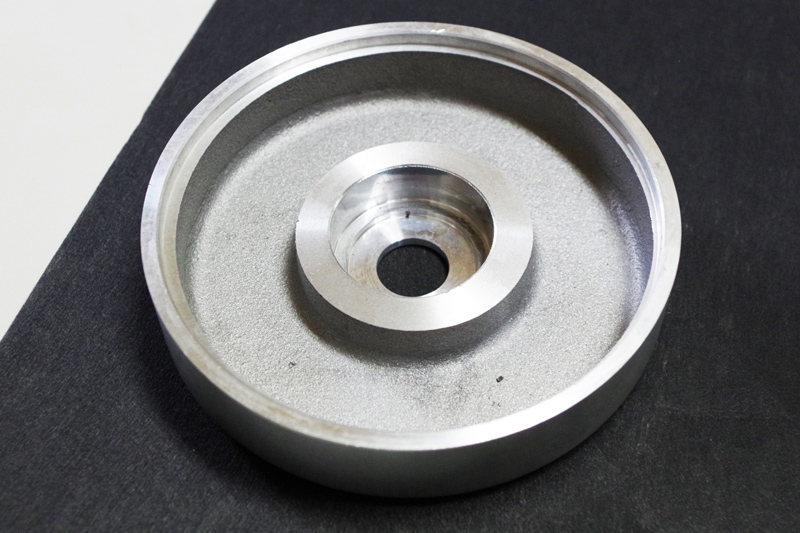

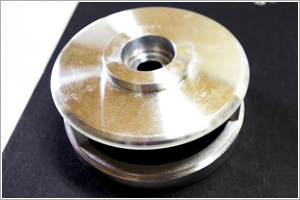

ケース

加工内容：外径70　　　　　 内径26
　　　　　公差0　　　　　　公差+0.013
　　　　　　　-0.03　　　　 　 　 0
加工費：￥250（参考単価）

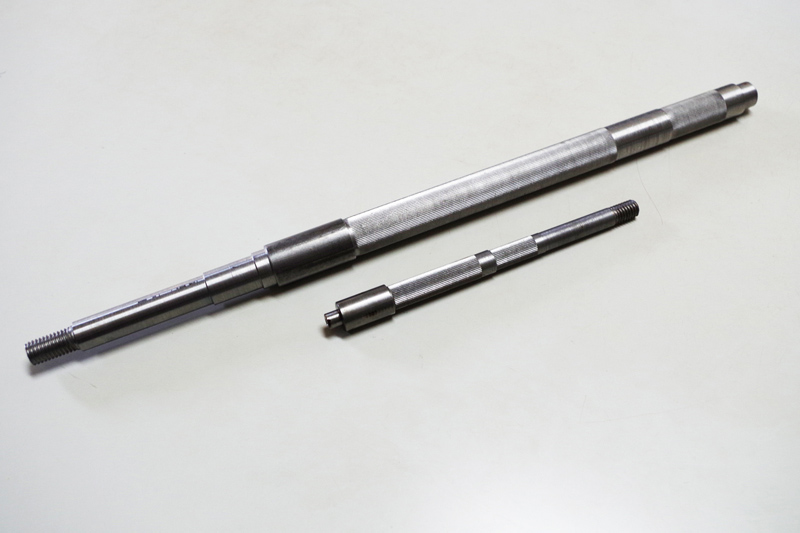

船舶用 モーター部品

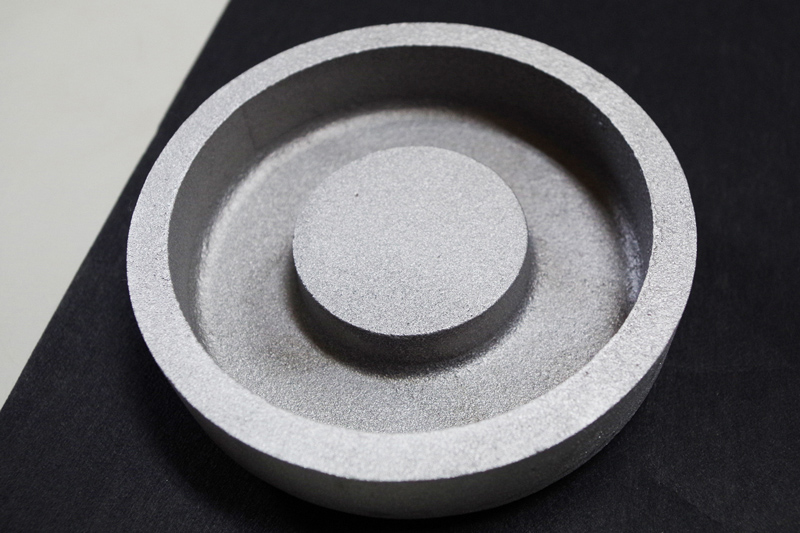

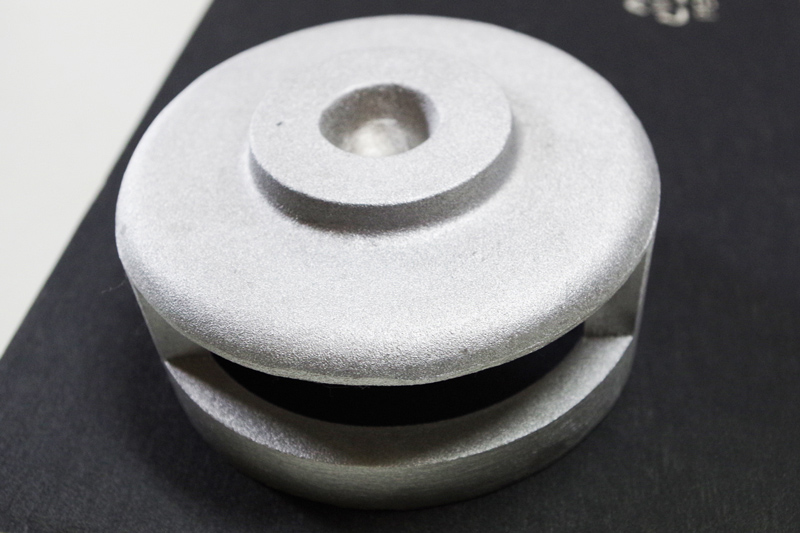

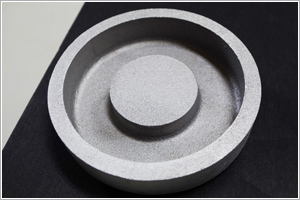

素材：アルミ

素材：鉄

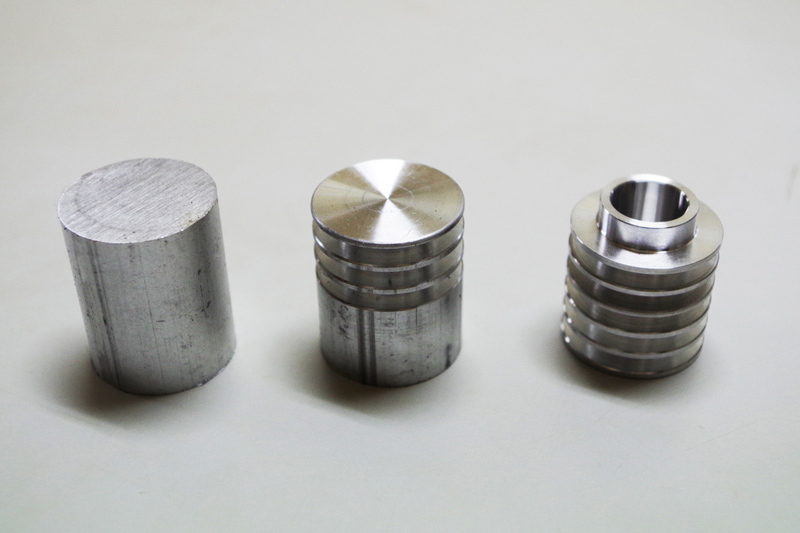

冷却フィン

アルミ ADC12

鉄 STKM-13A
