| 鉄 | |
| アルミ | ・A5052 ・A6061 ・A6063等 |
| ステンレス | ・SUS304 ・SUS316 ・SUS316L ・SUS310S等 |
| その他取扱材料 | ・真鍮 ・ねずみ鋳鉄 他、要相談 |
東京都板橋区宮本町43-17
TEL：03-3960-1894
FAX：03-3960-1981
HOME > 設備紹介
当社所有の設備
Mazak QTE-100SG ワークサイズはΦ250、長さ250まで対応可能。

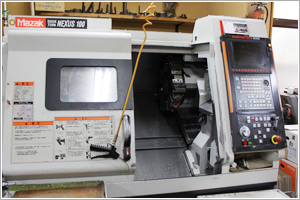

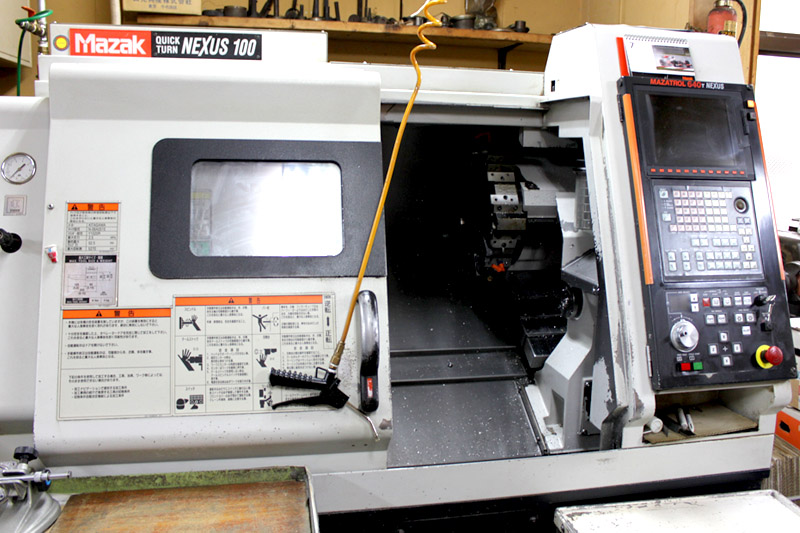

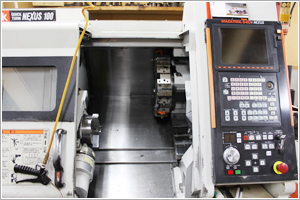

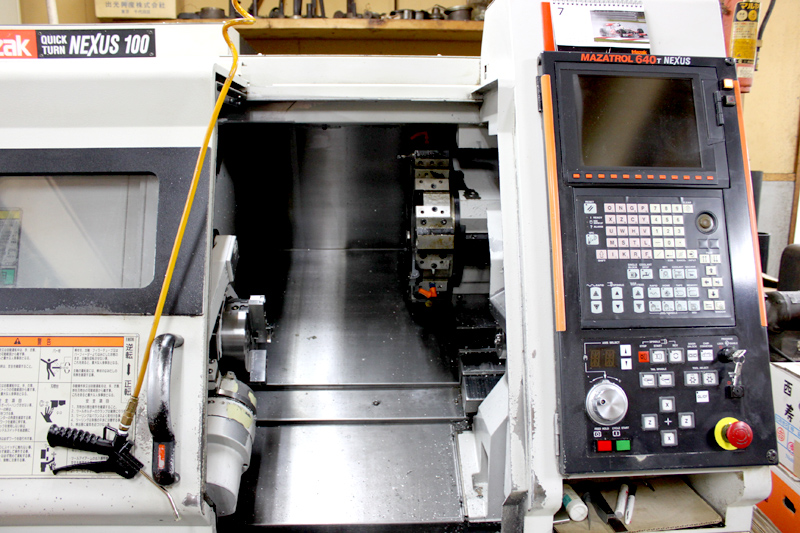

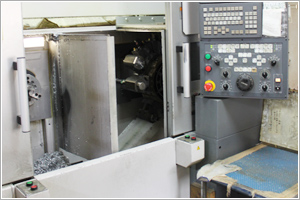

NC旋盤 ヤマザキマザック Nexus100

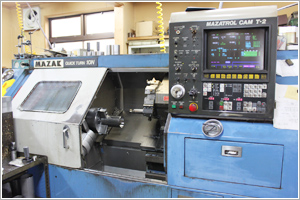

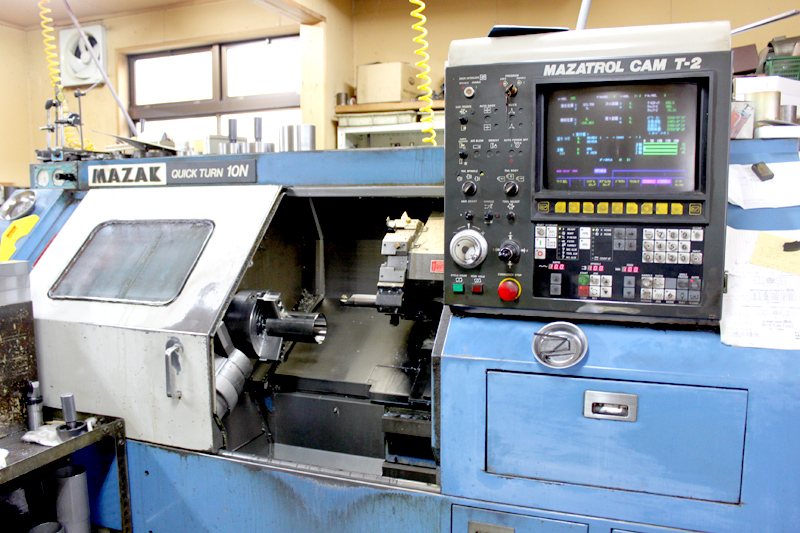

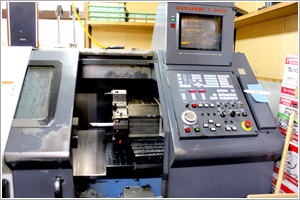

NC旋盤 QUICKTURN 10N
対応サイズはΦ254*507まで可能です。

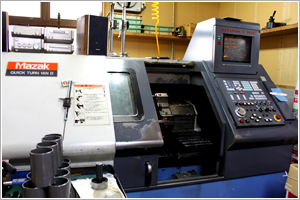

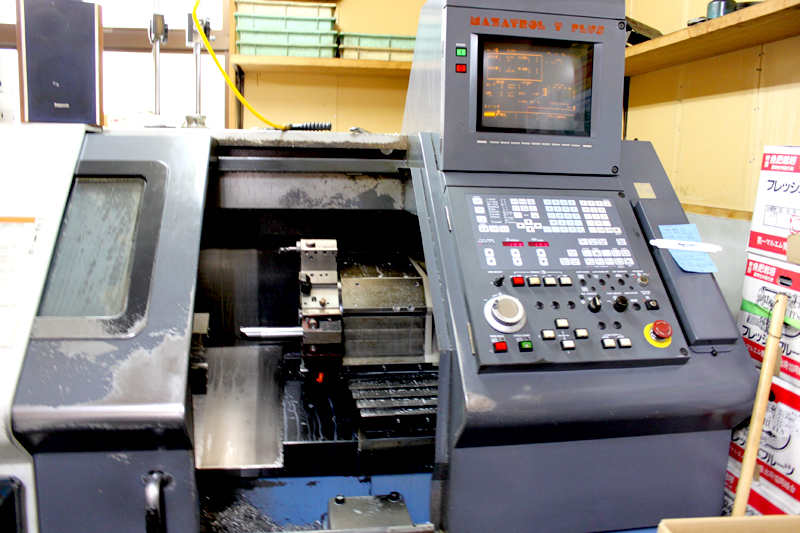

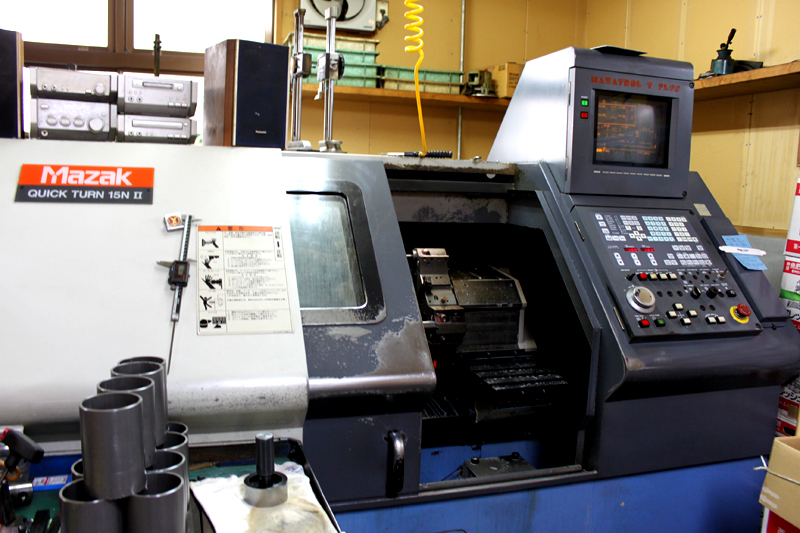

NC旋盤 QUICKTURN 15N II
対応サイズはΦ300×500まで可能です。

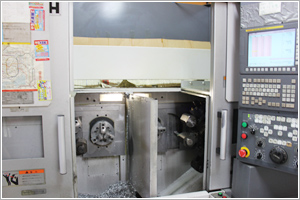

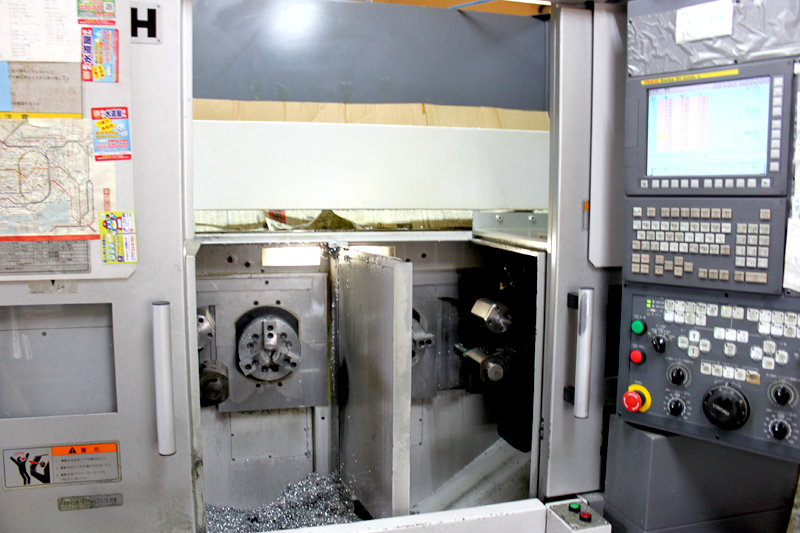

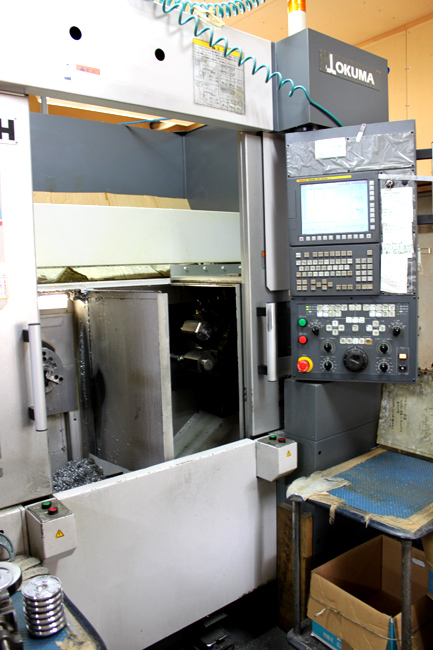

オークマ 2SP-150H
2スピンドルのため、同時に2種類のワークの加工ができるのが特徴です。
200Φまでの大きさに対応が可能です。

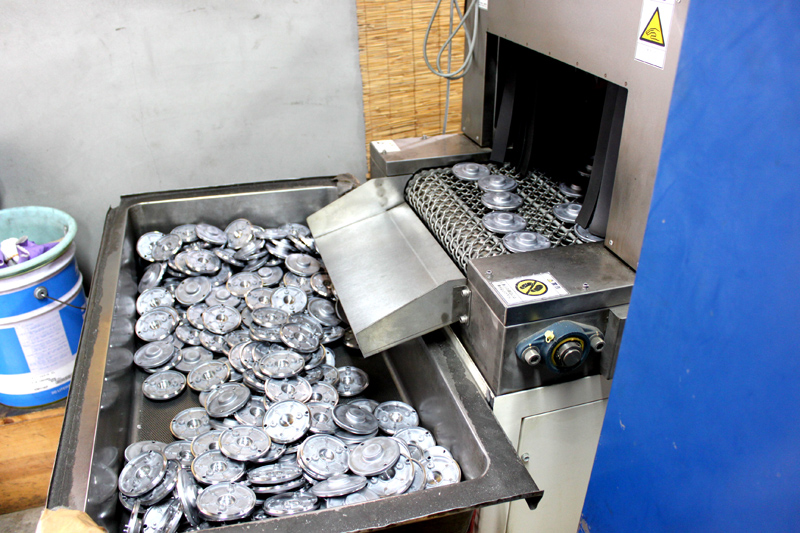

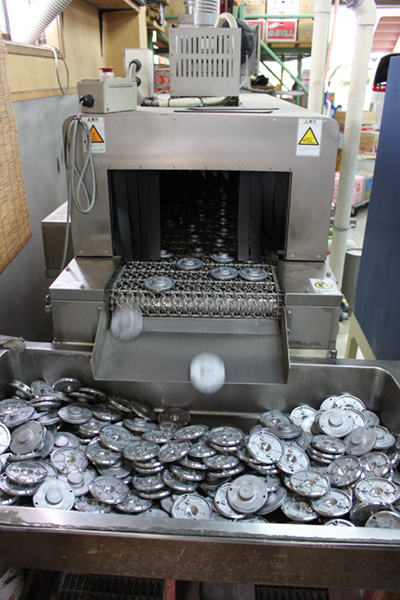

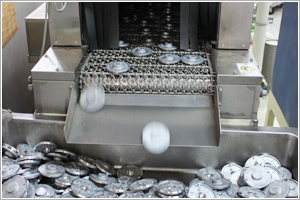

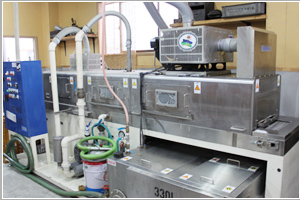

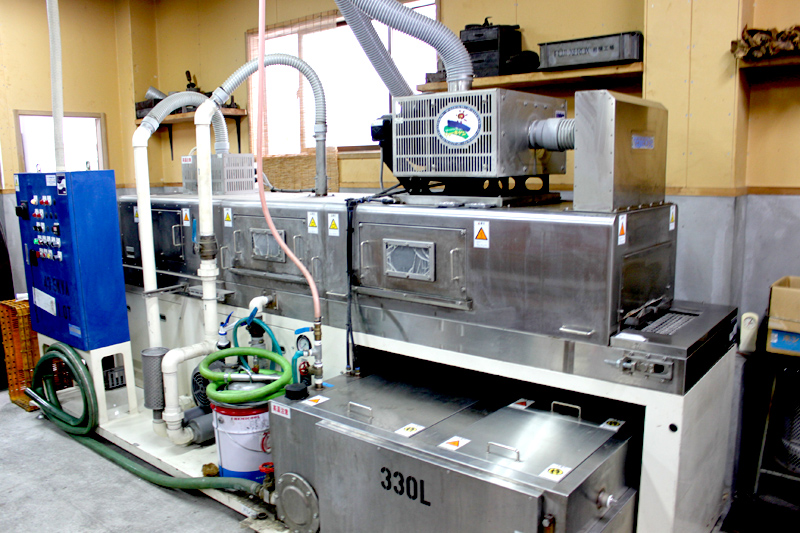

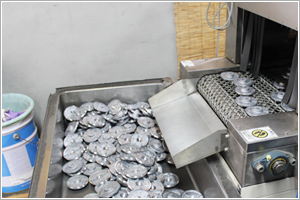

洗浄機 カタオカ SPC-101-S
油を使用せず、温水のみで洗浄処理を致します。

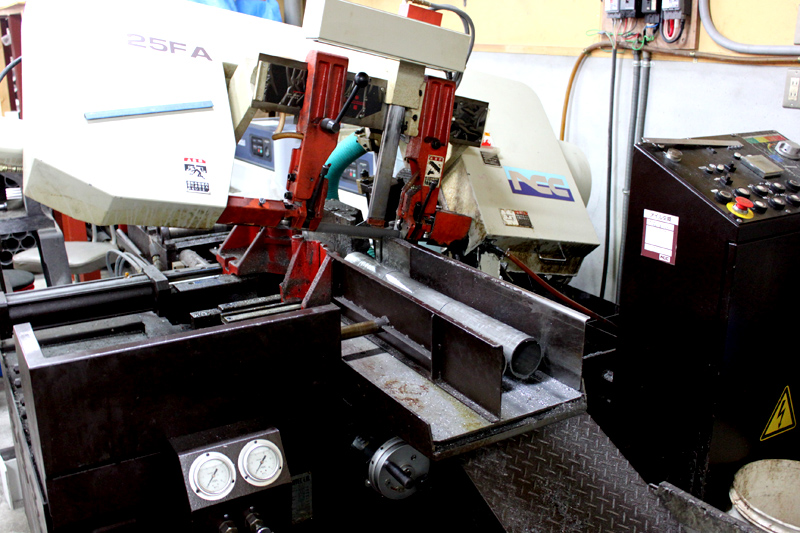

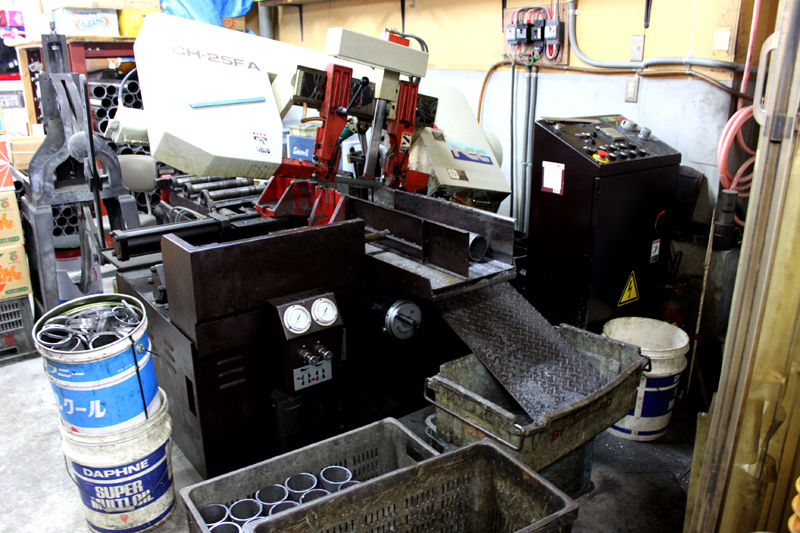

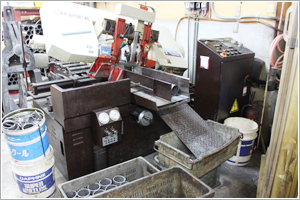

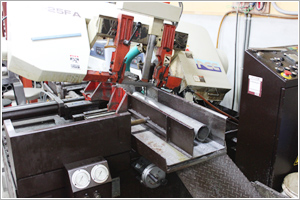

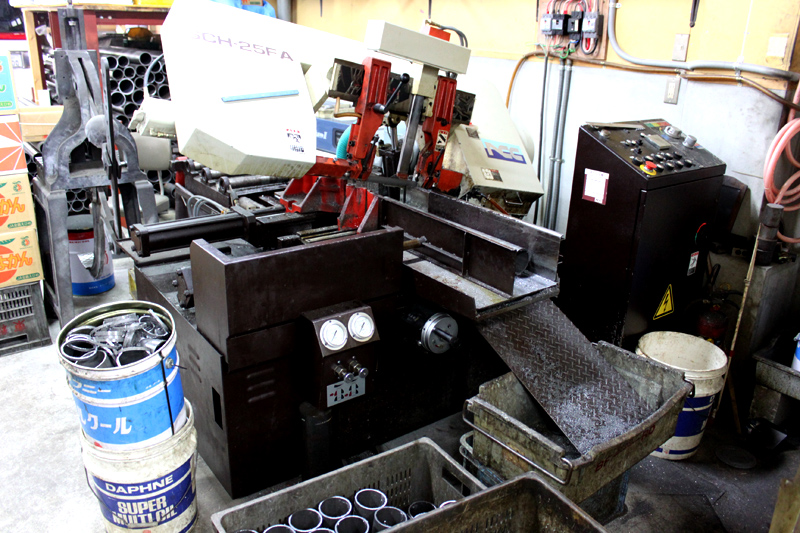

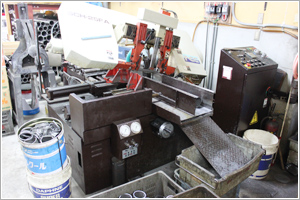

バンドソー ニコテック SCH-25FA
協力工場1 設備
| 名称 | 台数 |
|---|---|
| マシニングセンタ/FANUC ROBODRILL（ロボドリル） | 10台 |
| NC 旋盤 | 1台 |
| 汎用旋盤 | 1台 |
| 彫刻機 | 3台 |
| 真空注型機 | 2台 |
| 乾燥炉 | 6台 |
| 塗装ブース | 2台 |
| シルクスクリーン設備 | |
| タンポ印刷機 | 3台 |
| レーザーマーカー | 1台 |
| カッティングプロッター | 1台 |
| ブラスト装置 | 1台 |
| アルマイト設備 |
【協力工場1 対応技術・対応業界について】
各種自動車部品からスマートフォンなどの携帯電話、パソコン機器の部品製作に対応。
CAD、設計NCプログラミング等も。
協力工場2 設備
| 名称 | 台数 |
|---|---|
| 2次元レーザマシン/LC-1212αⅣNT アマダ製 | 1台 |
| 高速・高精度サーボベンディングマシン/EG-6013 アマダ製 | 1台 |
| パンチング加工機/ARIES-224Ai アマダ製 | 1台 |
| ベンディングマシン/RG-35S アマダ製 | 1台 |
| インバータースポット溶接機/ID-40ⅣST アマダ製 | 1台 |
| シャーリング/S-1232 アマダ製 | 1台 |
| 自動金型研磨機/TOGUⅢ アマダ製 | 1台 |
| 生産管理システム/WILL生産管理 アマダ製 | 1台 |
| 自動プログラミング装置/AP100 アマダ製 | 1台 |
| クランクプレス/35t 菊水製 | 1台 |
| クランクプレス/25t 菊水製 | 1台 |
| カシメ機 アマダ製 | 1台 |
| 半自動溶接機 日立製 | 1台 |
| アルゴン溶接機 パナソニック製 | 1台 |
| アルゴン溶接機 日立製 | 1台 |
| スタット溶接機 日本フラッシュ製 | 1台 |
| 汎用ボール盤 KIRA製 | 2台 |
| タッピングボール盤 KIRA製 | 2台 |
| 多軸タッピングマシン ブラザー製 | 1台 |
| 3本ローラー 盛光製 | 2台 |
| フートプレス 中村機械製 | 1台 |
【協力工場2 対応技術・対応業界について】
自動車部品・電車部品・医療機器部品から音響機器・食品機器の部品製造に対応。
現物への採寸そして図面化、3D CADを活用した データ/図面作成も可能となっています。
2次元レーザー機器による複合加工補整システムも。
協力工場3 設備
| 名称 | 台数 |
|---|---|
| NC旋盤/BND-51sy2 シチズンミヤノ製 | |
| NC旋盤/BND-51sy シチズンミヤノ製 | |
| NC旋盤/BND-34T シチズンミヤノ製 | |
| NC旋盤/BNC-34c2 シチズンミヤノ製 | |
| NC旋盤/LX-08 シチズンミヤノ製 | |
| NC旋盤/LX-02 シチズンミヤノ製 | |
| NC旋盤/LX-0 シチズンミヤノ製 | |
| NC旋盤/LE-12B シチズンミヤノ製 | |
| NC旋盤/A-18S DMG MORI製（テクノワシノ） |
【協力工場3 対応技術・対応業界について】
NC複合旋盤による金属加工、部品製造。
特にローレット加工は他社には無い高い技術力。
自動車部品は勿論、半導体製造装置や農機具、パレットなどに対応。
協力工場4 設備
| 名称 | 台数 |
|---|---|
| コールドチャンバ ダイカストマシン 250t（TOYO 全自動） | 1台 |
| コールドチャンバ ダイカストマシン 125t（TOYO 全自動） | 2台 |
| コールドチャンバ ダイカストマシン 50t（エーケー 全自動） | 1台 |
| BS型研磨機 | |
| オービタルサンダー他 | |
| ボール盤 | |
| タッピング | |
| フライス盤他 | |
| 三次元測定器 （東京精密 VF-600A） | |
| 画像寸法測定器 （キーエンス IM-7030T） | |
| 精密万能投影機 （三豊 PJ-300H） | |
| 工業顕微鏡 （トプコン TMM-100D） | |
| ショットブラスト （新東エプロンタイプ） | |
| ショットブラスト （新東ハンガータイプ） | |
| トリミングプレス機 （兼六工業 5t） | |
| 熱処理炉（40～300℃対応） | |
| その他 測定機器一式 |
【協力工場4 対応技術・対応業界について】
デジタルカメラ・光学部品・通信機器・産業機器等の金型設計・鋳造に対応。
医療機器についても小型医療機器部品から大型まで対応可能となっています。
薄肉アルミ部品や精密アルミ部品、精密亜鉛部品などのダイカスト製品について
高品質な部品製造を行う。仕上げ作業・加工から塗装やメッキ、ASSYまで対応可能です。
設備の簡易解説
マシニングセンタ/FANUC ROBODRILLについて
ファナック製の小型マシニングセンタ。
優れた主軸剛性でミーリング加工やタッピング加工等に対応可能です。
幅広い加工分野に対応し、鉄部品の重切削加工の他、アルミ製品の高能率加工にも重宝されます。
モバイル端末などの精密機械の製造に多様されるマシンです。
10台のマシニングセンタで、多様なご依頼に対応。
FANUC ROBODRILL α-D21シリーズ テーブルサイズ：650mm×400mm
NC旋盤の特徴
NCプログラムの入力/数値制御により、
自動で運転できるため量産品の製作がスムーズです。
曲面などの複雑な形状の加工も可能となっています。
加工製品の材質や形状に合わせ、回転スピード・刃の送り・スピードの調整を行います。
旋削から穴開け・溝加工・ねじ切り等が可能です。
汎用旋盤の特徴
経験豊富な作業員が在籍しており、確かな加工品質が自慢です。
単品加工や小ロット、試作品の製作時に使用します。
大量生産には不向きですが、NC旋盤には無い利点もあります。
彫刻機について
ドリルにより材料を削り、金属等 多様な材料へ図や文字を刻印することができます。
文章やロゴなどの図形をマーキングする際に使用されます。
美しく読みやすい文字を金属や木・プラスチック等へ加工できます。
乾燥炉の特徴
多様な熱源により、製作品の乾燥処理を行うための装置で
乾燥させる製品の品質を損なうことなく、高速に乾燥可能です。
早期に乾燥処理をできることで、次の工程や納品までの期間を短縮することができます。
熱風・赤外線ヒーターで塗液や金属箔等の水分や溶媒を素早く除去します。
コールドチャンバーダイカストについて
溶解保持炉とダイカストマシンとが別になっており、射出部が過熱されていない形式のダイカスト。
アルミニウムといった金属や大型のダイカストに向いています。
BS研磨機の特徴
通常のバリ取りから大きなバリ取りも可能で、仕上げ研磨も行うことができます。
両面同時加工で両面を同様の粗度にすることができる点も大きな特徴。
ショットブラストについて
金属等の加工物に対し、細かな砂や鋼製の小さな球を衝突/吹き付けることによって
細かな凹凸を作り、表面を荒くするための加工。
金属、セラミック、ガラスなどの素材に対して通常行います。
ショットブラストは錆を効果的に防ぎ、その後の塗装を
長期的に保つことができる利点があります。
トリミングプレス機の特徴
切断・トリミング/縁切り作業・プレス等を行う際に使用され、
ダイカスト部品のダイカットやバリ取り時に活用されます。
ダイカスト製品だけでなく、様々な産業部品の製造時に使われます。
